Переместить вид) вы, возможно, заметили,

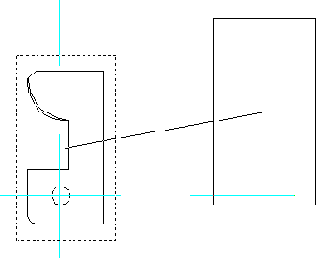

Чертеж 16

При использовании команды AMMOVEVIEW ( Переместить вид) вы, возможно, заметили, что базовый и изометрические виды могут перемещаться во всех направлениях, а виды, созданные с использованием опции Ortho, т.е. как ортогональные, могут двигаться только по одной оси. Это является результатом того, что на такие виды накладывается ограничение ортогональности. Вид сверху будет перемещаться только вверх и вниз, но не влево или вправо. Вид сбоку будет перемещаться влево и вправо, но не вверх или вниз. Бели позволить данным видам двигаться вне этих ограничений, то это будет означать, что они не являются ортогональными проекциями. Сделать вид перемещаемым во всех направлениях и не по ортогональным осям, можно создав другой базовый вид. Вам придется задать этот вид и сориентировать его по осям точно так же, как и любой другой базовый вид, но теперь его можно будет перемещать в любое место чертежа. Однако лучше сохранить ортогональность видов по отношению к базовому виду и позволить пакету Mechanical Desktop самому поддерживать их правильное пространственное расположение на чертеже, сохранив при этом читаемость для технических работников и инженеров.
