Команда "Образцы штриховки "


Открывает диалог для определения названий, составляющих и характеристик образцов штриховки, используемых в диалогах по установке параметров стен, перекрытий, крыш и заштрихованных областей. В проекте штриховка выводится в растровом или векторном виде.

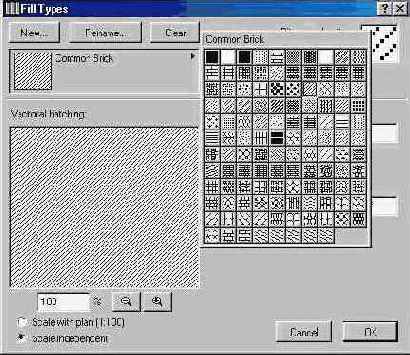

Диалоговое окно Образцы штриховки содержит следующие управляющие элементы:

  • Кнопка Дубликат для создания копии штриховки выбранного типа для ее последующего редактирования.
  • Кнопка Переименовать для изменения имени штриховки выбранного типа.
  • Кнопка Стереть для удаления из списка выбранных штриховок.
  • Маркеры для отметки будет ли выбранный образец штриховки присутствовать в диалогах установки параметров стен, перекрытий, крыш и заштрихованных областей.
  • Окно растрового рисунка штриховки для его просмотра и редактирования по пикселам.
  • Окошко редактирования для указания величины сжа-тия/растяжения векторной штриховки.
  • Окошко редактирования для указания угла наклона векторной штриховки.
  • Пара альтернативных кнопок для указания следует ли масштабировать векторную штриховку согласно текущему масштабу плану этажа.
Важно

ArchiCAD не позволяет редактировать внутреннюю геометрию векторных рисунков, то есть добавлять и удалять штрихи, изменять их взаимное расположение и т.п.
