Выбор пользовательской системы координат в пространстве



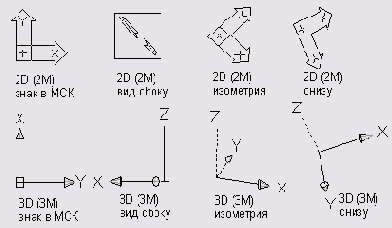

Для изменения положения ПСК применяются следующие способы:

  • указание новой плоскости XY или новой оси Z;
  •  ввод нового начала координат;
  •  совмещение ПСК с имеющимся объектом;
  •  совмещение ПСК с гранью тела;
  •  совмещение ПСК с направлением взгляда;
  •  поворот ПСК вокруг одной из ее осей;
  •  расположение плоскости XY ПСК перпендикулярно выбранному в качестве оси Z направлению;
  •  восстановление ранее сохраненной ПСК;
  •  применение имеющейся ПСК к любому видовому экрану.


Размещение, перемещение, вращение и отображение пользовательских систем координат производится с помощью команды UCS. Вызвать ее или варианты ее исполнения можно из командной строки или из падающего меню Tools. Наиболее удобным представляется вызов этой команды из плавающей панели инструментов UCS-Рисунок 2.7.
